1250 Mașină de eșuat cu arc dublu Manufacturer

1250 Mașină de eșuat cu arc dublu

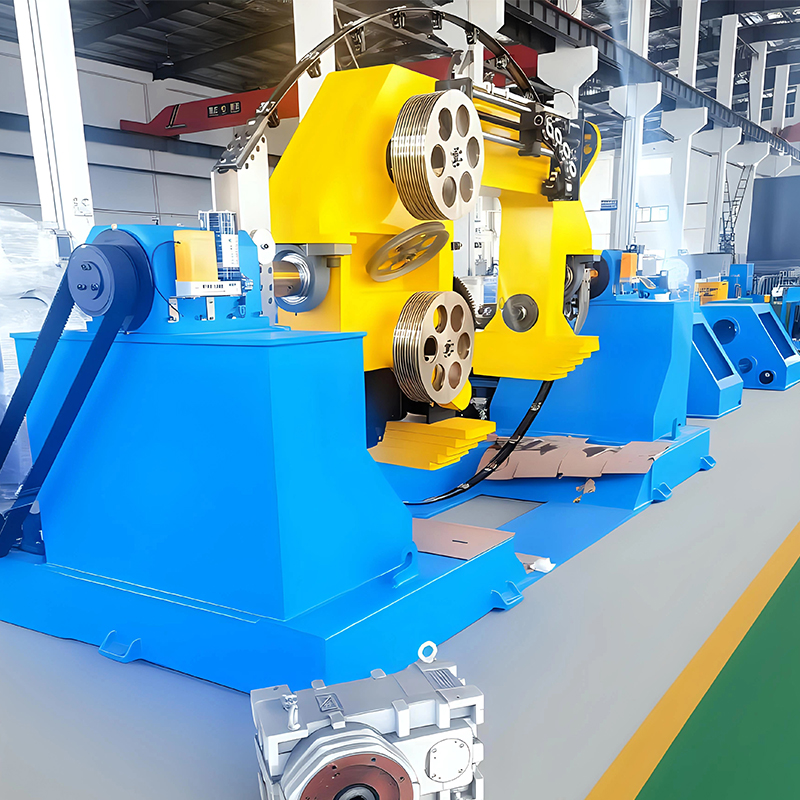

Mașina de înșurubare cu arc dublu 1250 este un dispozitiv industrial a cărui funcție de bază este de a înfășura (răsuci) în spirală în mod eficient și strâns mai multe fire cu un singur fir împreună, conform unui model specific, formând o unitate de cablu structural stabilă, cu performanțe electrice îmbunătățite.

■ Design cu arc dublu: nucleul mașinii constă în mecanismul său unic „Arc dublu”. Aceste două mecanisme de retragere și retragere în formă de arc lucrează împreună pentru a asigura o tensiune echilibrată și o mișcare lină a mai multor fire în timpul răsucirii de mare viteză, reducând daunele cauzate de stres și îmbunătățind uniformitatea șuruburilor.
■ Capacitate eficientă de torsionare a sârmei: Conceput pentru a procesa simultan un număr mare de fire unice, poate împacheta și împacheta eficient cantități mari de conductori, fibre optice sau alte materiale liniare (până la limitele lor superioare ale specificațiilor).
■ Control precis al toronării: Prin transmisie mecanică precisă și control (cum ar fi preluarea și amortizarea în stil cradle), pasul de răsucire (etanșeitatea de răsucire) și direcția de răsucire sunt foarte consistente și controlabile, ceea ce este crucial pentru asigurarea proprietăților electrice, flexibilității și stabilității structurale a cablului final. Gestionarea echilibrului tensiunii: Structura cu arc dublu, combinată cu un sistem de reglare a tensiunii, gestionează eficient tensiunea dinamică a mai multor fire în timpul răsucirii de mare viteză, prevenind firele individuale să fie prea strânse sau slăbite, reducând riscul de rupere și asigurând rotunjimea și dreptatea șuviței.
■ Adaptabilitate și producție flexibilă: Designul găzduiește diferite diametre de sârmă, materiale (cum ar fi cupru, aluminiu, aliaje și fibre optice) și configurații de răsucire, asigurând flexibilitatea producției.
■ Garanție de producție stabilă: Structura mecanică robustă și aspectul rațional asigură operațiuni de producție de mare viteză, continue și stabile, îndeplinind cerințele producției de cabluri pe scară largă.
■ Îmbunătățirea performanței cablului: Scopul final este de a produce miezuri de sârmă cu toroane cu conductivitate electrică excelentă, calitate transmisie a semnalului, capabilități anti-interferențe, rezistență mecanică și proprietăți flexibile de îndoire. Aceste fire spiralate sunt componente esențiale pentru diferite tipuri de fire și cabluri, cum ar fi cablurile de alimentare, cablurile de comunicații și cablurile de date.

1250 Mașină de eșuat cu arc dublu
  • 1250 Mașină de eșuat cu arc dublu
  • 1250 Mașină de eșuat cu arc dublu
  • 1250 Mașină de eșuat cu arc dublu
PREV: Mașină de eșuat tip orizontal/vertical cu răsucire în spate+pereche
URMĂTORUL: Mașină de tip cantilever monocaten
PARAMETRI TEHNICI
CONTACTATI-NE
PRODUSE CONEXE
DESPRE NOI
Precizie NewTopp Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision este o întreprindere națională de înaltă tehnologie și a obținut certificarea de calitate ISO9001 și certificarea sistemului de management de mediu ISO14001. Cu o suprafață de 50 de acri, compania are un centru independent de cercetare și dezvoltare, un centru de finisare și o cabină de vopsire, care integrează cercetare și dezvoltare, proiectare, producție și vânzări. Ne angajăm să oferim clienților produse de înaltă calitate și servicii excelente.
As a professional China 1250 Mașină de eșuat cu arc dublu Manufacturer and 1250 Mașină de eșuat cu arc dublu factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
CERTIFICARE ONORIFĂ
CERTIFICAT
ULTIMELE ACTUALIZĂRI
CE SUNT STIRI
INDUSTRIE CUNOAȘTERE

The 1250 Mașină de eșuat cu arc dublu este o piesă esențială a echipamentului în industria de fabricare a cablurilor, proiectată special pentru torizarea elicoială eficientă, uniformă și de înaltă precizie a mai multor fire unice (cum ar fi conductorii de cupru/aluminiu sau unitățile de fibră optică). Miezul său constă în structura sa mecanică unică, care asigură o tensiune echilibrată și o lungime precisă pentru fiecare fir în timpul funcționării la viteză mare, producând astfel miezuri de cablu cu structură stabilă și performanțe electrice superioare. Fiind unul dintre produsele emblematice ale Jiangsu Newtopp Precision Machinery Co., Ltd., 1250 Mașină de eșuat cu arc dublu întruchipează expertiza tehnică profundă și măiestria de producție a companiei în domeniul echipamentelor de cablu de ultimă generație.


Principii de bază de proiectare și aspecte tehnice importante


1. Sistem de plată cu arc dublu
Aceasta este originea numelui modelului și avantajul său de bază față de mașinile de șuruburi tradiționale. Cele două leagăne simetrice în formă de arc, printr-un control sincron precis, realizează următoarele performanțe cheie:

Șuruburi tradiționale cu un singur arc/non-arc 1250 Mașină de eșuat cu arc dublu
Tensiunea firului poate fi neuniformă, afectând rotunjimea eșuării. Compensarea sincronă a arcului dublu asigură o tensiune foarte consistentă pe toate firele, rezultând o torsionare strânsă, fără goluri.
Inerția mare în timpul funcționării la viteză mare poate provoca vibrații și ruperea firului. Echilibrul dinamic excelent asigură o funcționare lină, reducând în mod semnificativ vibrațiile și stresul firului, potrivit pentru producția continuă de mare viteză.
Timp lung de oprire pentru schimbarea bobinei sau depanare. Designul ergonomic facilitează operarea și întreținerea, reducând timpul neplanificat și îmbunătățind eficiența generală a producției.


2. Eșuarea eficientă și control precis

  • Capacitate mare: Conceput pentru a torona până la 1250 de unități sau mai mult (în funcție de diametrul firului), satisfacând nevoile de fabricație a miezului de cablu pentru cabluri cu mai multe fire de secțiune transversală mare.

  • Lungime precisă de întindere: Utilizează transmisie mecanică avansată sau sisteme de control servo, oferind o lungime de întindere stabilă, reglabilă și foarte repetabilă, pe deplin compatibilă cu diferite standarde de cablu (de exemplu, UL, CE, VDE).

  • Viteză mare: Designul optimizat al arcului dublu reduce masa rotativă, permițând viteze mecanice mai mari, menținând în același timp calitatea, crescând astfel puterea.

Fiind o întreprindere națională de înaltă tehnologie, echipa de cercetare și dezvoltare a lui Newtopp a integrat ani de experiență în cușcă și toroane tubulare în designul arcului dublu, combinând eficiența toroanelor de mare viteză cu controlul precis al tensiunii la toronele cușcă.

Domenii de aplicare primare

Mașina de curățare cu arc dublu 1250 este utilizată pe scară largă în tipurile de cabluri care necesită conductori spiralați de înaltă calitate:

  • Cabluri de comunicație de date: răsucirea perechilor sau torarea miezului pentru Cat5e, Cat6, Cat7 etc.

  • Cabluri de alimentare: Toronarea conductoarelor pentru cablurile de alimentare de joasă până la medie tensiune.

  • Cabluri de specialitate: Toronare de precizie pentru cabluri de robot, cablaje auto, cabluri de energie nouă (fotovoltaică, grămadă de încărcare) și cabluri de magistrală industrială.

  • Alte materiale de sârmă: toroane pentru cabluri telefonice, cabluri audio și diverse materiale metalice.

Folosindu-și experiența în furnizarea de echipamente complete pentru linii de producție pentru cabluri de date, cabluri industriale și cabluri robot, Newtopp se asigură că 1250 Double Bow Stranding Machine funcționează în sinergie perfectă cu echipamentele din amonte și din aval (cum ar fi extruderele și mașinile de bandă Newtopp), formând linii de producție foarte eficiente.

Ghid de selectare și întreținere a echipamentelor


1. Parametri cheie pentru referință de selecție

Parametru Descriere și considerații
Gama de diametre aplicabile a firului Confirmați intervalul de diametre a firelor simple care urmează să fie torsionate, asigurând compatibilitatea mașinii.
Max. Numărul de unități eșuate Selectați în funcție de cerințele maxime de număr de bază pentru produsele dvs. (de exemplu, tipul 1250).
Gama de lungimi de așezare Verificați că acoperă cerințele privind lungimea întinsului pentru toate specificațiile produsului dvs.
Max. Viteza axului Afectează direct eficiența producției; echilibru cu stabilitatea mașinii.
Dimensiunea bobinei de plată Potriviți specificațiile de scule și materiale existente pentru a minimiza investițiile suplimentare.
Metoda de control al tensiunii Frecare mecanică, frână cu particule magnetice sau servomotor; variază ca precizie și cost.


2. Puncte cheie pentru întreținerea de rutină

  • Lubrificare regulată: Lubrifiați piesele în mișcare, cum ar fi cutiile de viteze și rulmenții, strict conform manualului.

  • Curățare: îndepărtați imediat așchiile de metal și praful din interiorul mașinii pentru a preveni pierderea preciziei.

  • Inspecția sistemului de tensiune: calibrați și inspectați regulat mecanismele de control al tensiunii pentru a asigura o performanță receptivă și precisă.

  • Verificarea fixării mecanice: Verificați dacă șuruburile sunt slăbite în toate punctele de conectare, în special la piesele rotative de mare viteză.

  • Verificarea sistemului electric: inspectați starea de funcționare a senzorilor, frânelor, PLC-ului și a altor componente electrice.

Jiangsu Newtopp Precision Machinery Co., Ltd. nu numai că oferă mașini de înșurubare cu arc dublu 1250 de înaltă calitate ci oferă și instruire cuprinzătoare pentru operator, manuale detaliate de întreținere și asistență pe termen lung pentru piese de schimb pentru a se asigura că echipamentul își menține performanța optimă pe tot parcursul ciclului său de viață.

Întrebări frecvente (FAQ)

Î1: Care sunt principalele diferențe dintre un șurub dublu cu arc, un șurub tubular și un șurub cușcă?
A1: Principalele diferențe constau în sistemul de compensare și controlul tensiunii. Șuvițele tubulare au bobine staționare, potrivite pentru șuruburi grosiere, cu viteză redusă. Șuruburile cușă au bobine care se rotesc odată cu cușca, oferind un control bun al tensiunii pentru o șuruburi precise pe mai multe straturi, dar cu limitări de viteză. Structura cu leagăn dublu a mașinii de eșuat cu arc dublu 1250 este un compromis eficient. Oferă un control mai bun al tensiunii și o viteză mai mare decât toronele tubulare și o structură mai simplă și mai ușor de întreținut în comparație cu toronele cușcă de mare viteză, făcându-l deosebit de potrivit pentru torsurarea precisă și de mare viteză a firelor cu diametru mediu în număr mare.

Î2: Cum să preveniți solicitarea excesivă de torsiune internă sau revenirea elastică în conductorul torsionat?
A2: Aceasta este tocmai esența mașinii de eșuat cu arc dublu 1250. Designul simetric al arcurilor sale duble și sistemul precis de sincronizare asigură o tensiune aproape identică pentru toate firele în punctul de convergență. Designul lui Newtopp optimizează traseul roții de ghidare și unghiul de preluare, minimizând stresul de îndoire inutil, prevenind în mod fundamental acumularea de tensiuni interne și înapoierea produsului cauzată de tensiune neuniformă sau supradeformare.

Î3: Cum asigură echipamentul dumneavoastră compatibilitatea cu liniile de producție existente?
A3: În calitate de furnizor cu lanț complet care acoperă cercetare și dezvoltare, proiectare și producție, Jiangsu Newtopp Precision Machinery Co., Ltd. înțelege profund importanța sinergiei liniei de producție. Oferim personalizare flexibilă a interfeței (semnale electrice, dimensiuni mecanice, potrivire a vitezei etc.), asigurând că 1250 Double Bow Stranding Machine pot fi integrate perfect în liniile de producție existente ale clienților sau în liniile noi compuse din alte echipamente Newtopp (cum ar fi extrudere, mașini de bandă), permițând o producție inteligentă și continuă.

Î4: Care este durata de viață a componentelor cheie și sunt ușor de înlocuit?
A4: Newtopp insistă să folosească rulmenți, angrenaje și componente electrice de înaltă calitate. Piesele mecanice cheie sunt consolidate și prelucrate cu precizie pentru o durată lungă de viață. Între timp, echipamentul are un design modular, cu piese de uzură și puncte de întreținere ușor accesibile pentru înlocuire simplă. Bazele companiei, precum cea din Kunshan, asigură furnizarea rapidă de piese de schimb originale și suport tehnic.
