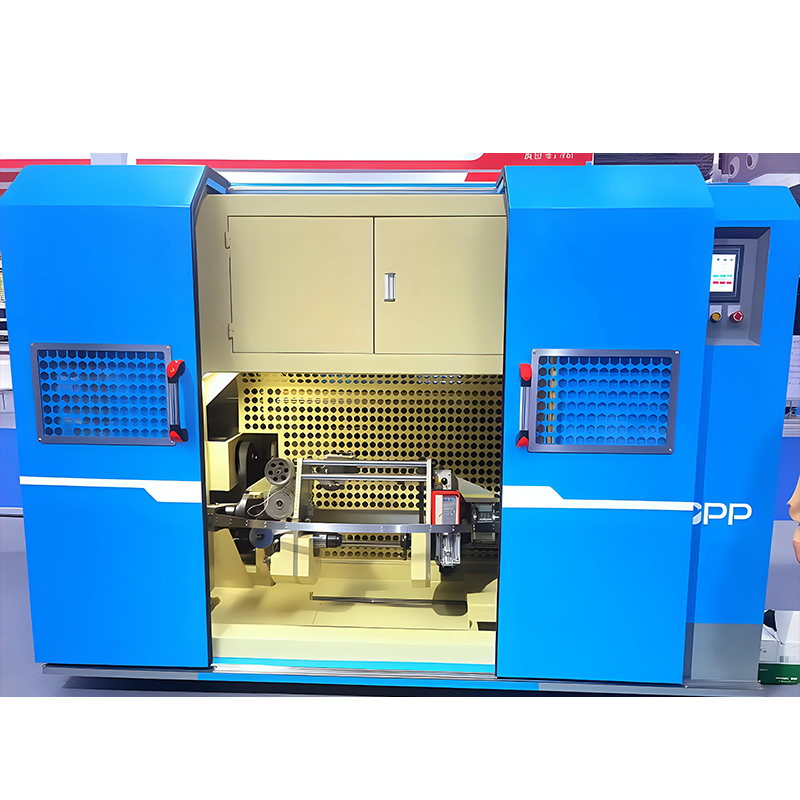

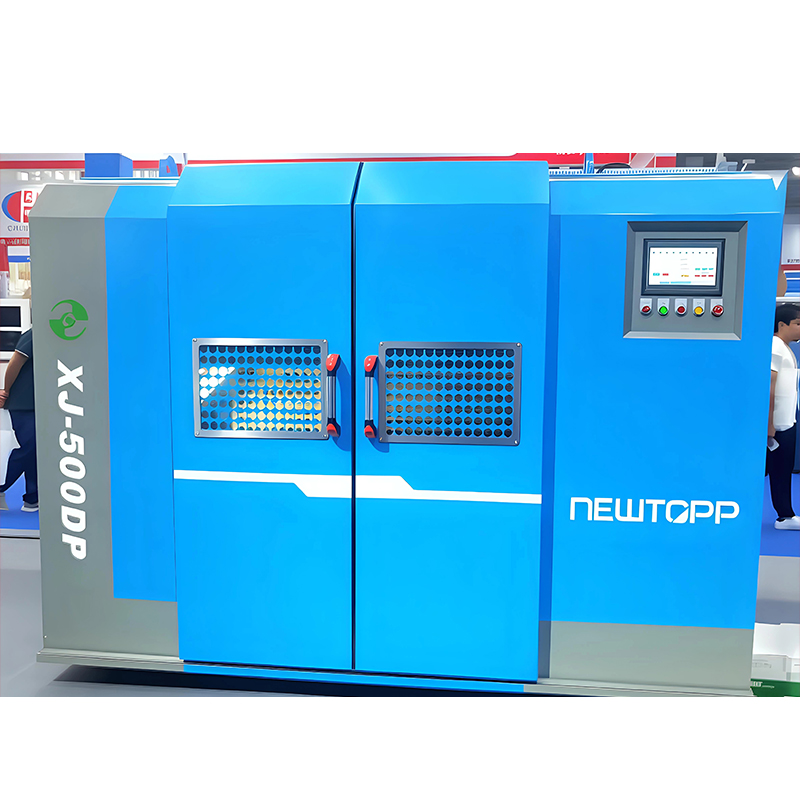

The Mașină de eșuat cu perechi de tip orizontal/vertical este un echipament esențial în producția de cablu de date de vârf. Este proiectat special pentru răsucirea în spate și torsionarea perechilor goale a firelor de miez izolate utilizate în cablurile de date de precizie precum Cat-5, Cat-5e, Cat-6 și HDMI 2.1. Miezul acestei mașini constă în modul său de funcționare sinergic „întâi răsucire înapoi, apoi răsucire pereche”, care reduce în mod eficient stresul și deteriorarea firului în timpul procesului de eșuare. Acest lucru asigură stabilitatea și consistența performanței electrice a perechilor de fire, formând fundația pentru producerea de cabluri de transmisie a datelor de înaltă performanță, cu latență scăzută.
Fiind o componentă cheie în matricea de produse pentru echipamente de cablu a Jiangsu Newtopp Precision Machinery Co., Ltd., această mașină de curățat cu perechi răsucite în spate încorporează peste un deceniu de experiență în cercetare și dezvoltare în domeniul producției de mașini de înaltă precizie, reflectând urmărirea noastră constantă a filozofiei inginerești de „precizie, eficiență și fiabilitate”.
Analiză aprofundată a principiilor tehnice

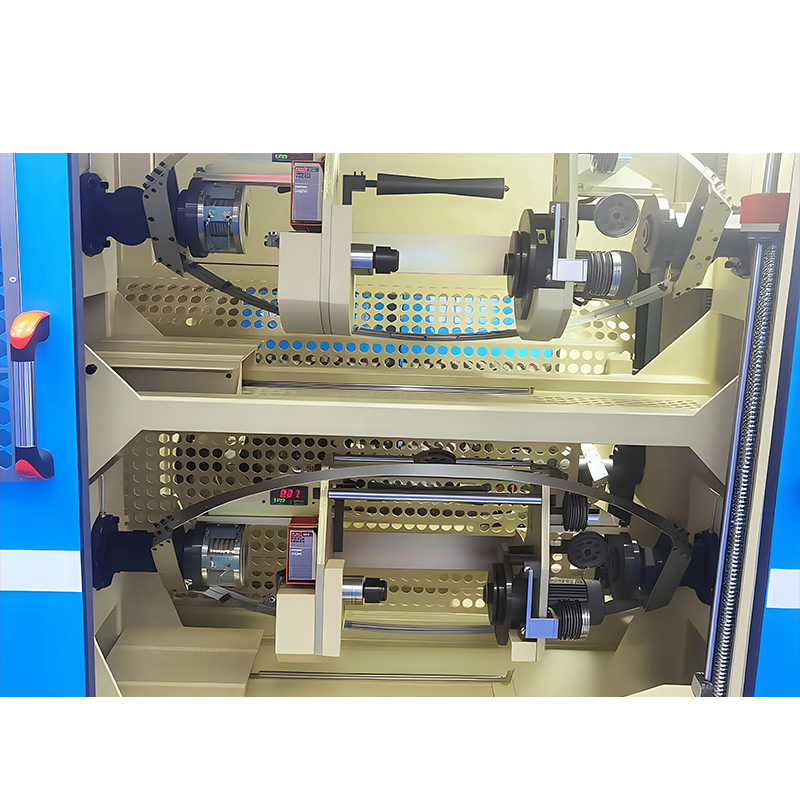

Echipamentul funcționează prin munca coordonată a unei mașini active de răsucire înapoi Φ500 și a unei mașini de eșuat Φ500 perechi. Principiul său de bază este că unitatea activă de răsucire inversă neutralizează torsiunea inerentă a firului de miez generată în timpul rotației de desfășurare în timp real, plasând firul de miez într-o stare de „torsiune zero” sau efort rezidual minim înainte de a intra în unitatea de torsionare. Ulterior, mașina de curățat pereche răsucește două fire de miez într-o pereche cu control de înaltă precizie a pasului.
Acest proces minimizează probleme precum micro-deteriorarea stratului de izolație și modificările ratei de alungire a conductorului cauzate de acumularea cuplului în torsionarea tradițională a perechii, îmbunătățind semnificativ parametrii cheie de performanță electrică ai perechii de fire, inclusiv Pierderea în retur și Diafonia aproape de capăt (NEXT).
Cazuri tipice de aplicare
| Tip cablu | Descrierea aplicației | Cerințe de performanță pentru mașina de eșuat cu perechi de răsucire în spate |
| Cat-6/6A | Gigabit/10-Gigabit Ethernet | Necesită o precizie și o consistență extrem de ridicate pentru a garanta performanța transmisiei la frecvențe de 250 MHz și peste. Procesul de răsucire înapoi reduce defectele, asigurând conformitatea canalului. |
| HDMI 2.1 | Transmisie audio-video de ultra-înaltă definiție | Suportă viteze mari de până la 48 Gbps, solicitând simetrie strictă a perechilor și integritate a semnalului. Echipamentul asigură eșuarea uniformă a perechilor și deteriorarea redusă. |
| Cabluri de date de mare viteză specializate | Centru de date, conexiuni interne la server | Adesea trebuie să îndeplinească cerințe mai stricte de impedanță și atenuare. Stabilitatea mașinii și precizia înaltă garantează producția în loturi de produse calificate. |
Folosind puterea de cercetare și dezvoltare a unei întreprinderi naționale de înaltă tehnologie, Newtopp Precision proiectează mașina de înșurubare cu perechi răsucite în spate pentru a îndeplini pe deplin cerințele stricte ale aplicațiilor de vârf menționate anterior pentru fabricarea de sârmă fundamentală.
Întreținere și suport tehnic
Pentru a vă asigura că mașina de curățat cu perechi cu răsucire în spate de tip orizontal/vertical își menține acuratețea și stabilitatea optime pe termen lung, Newtopp recomandă respectarea următoarelor recomandări de întreținere:
-
Inspecție zilnică: Verificați presiunea componentelor pneumatice, răspunsul sistemului de tensiune, creșterea temperaturii lagărului principal și orice vibrație anormală.
-
Întreținere regulată: Completați cu grăsime specificată pentru componentele rotative (de exemplu, rulmenți de răsucire înapoi, rulmenți de arc de eșuare) conform programului, curățați senzorii fotoelectrici și inspectați și strângeți toate conexiunile electrice.
-
Calibrarea preciziei: calibrați periodic unghiul de răsucire din spate și pasul de eșuare folosind instrumente profesionale. Acest serviciu poate fi furnizat de inginerii profesioniști ai Newtopp.
Newtopp Precision asigură calitatea fiecărei mașini livrate prin sistemul său de management al calității ISO9001. Sprijinit de un sistem de servicii cu lanț complet care acoperă cercetare și dezvoltare, producție și vânzări, oferim clienților asistență cuprinzătoare, de la instalare și punere în funcțiune, instruire pentru operatori până la asistență tehnică pe tot parcursul vieții.
Întrebări frecvente (FAQ)
-
Î: De ce este necesar pasul „întors înapoi” în fabricarea perechilor de cabluri de date?
A: Răsucirea înapoi este utilizată pentru a elimina solicitarea de rotație acumulată în firul de miez izolat în timpul procesului de amortizare. Fără răsucire în spate, înșurubarea directă a perechii ar determina ca acest stres să ducă la micro-deformarea structurii interne a firului, impactând grav stabilitatea impedanței caracteristice și a indicatorilor de diafonie în timpul transmisiei semnalului de înaltă frecvență. Acest lucru face dificilă trecerea cablului de teste la standarde înalte, cum ar fi Cat-6/HDMI 2.1.
-
Î: Care sunt avantajele specifice ale mașinii de înșurubare a perechii cu răsucire în spate Newtopp în comparație cu sistemele de înfrățire obișnuite?
A: Avantajul principal este sinergia integrată a „întorsăturii active în spate” și a „încărcării perechilor de înaltă precizie”. Perechile obișnuite de înfrângere nu au răsucirea în spate sau au doar compensare simplă a răsucirii excesive, ceea ce poate provoca cu ușurință deteriorarea firelor. Echipamentul nostru realizează răsucirea activă în spate printr-un sistem de control de precizie, protejând firul de sursă. Simultan, unitatea de eșuare, cu designul său de înaltă rigiditate și antrenările avansate, asigură o lungime extrem de uniformă și consistentă. Acest lucru îmbunătățește în mod direct rata de randament la prima trecere a performanței electrice a produsului și a randamentului global de producție.
-
Î: Care sunt principalii factori de luat în considerare atunci când alegeți între tipurile Orizontal și Vertical?
A: Considerentul principal este dispunerea spațială a atelierului (spațiu alungit sau înalt). În al doilea rând, luați în considerare obiceiurile operaționale și de întreținere. Tipul orizontal facilitează operarea și este potrivit pentru majoritatea atelierelor tradiționale. Tipul vertical economisește spațiu pe podea și este ideal pentru liniile de producție moderne cu automatizare ridicată și amenajări compacte. Inginerii de vânzări Newtopp pot oferi recomandări optime de selecție bazate pe planul dvs. de etaj specific.
-
Î: Poate echipamentul să găzduiască producția de fire de miez cu specificații diferite (de exemplu, diametru, lungime de întindere)?
A: Da. Mașina de înșurubare cu perechi cu răsucire în spate de la Newtopp este proiectată pentru o bună versatilitate. Producția poate fi comutată rapid între diferitele specificații de pereche de fire prin schimbarea bobinei de plată, ajustând întinzătorul și modificând parametrii de șurub (cum ar fi viteza, pasul etc.) pe ecranul tactil. Oferim manuale de operare detaliate și îndrumări pentru setarea parametrilor.
-
Î: În calitate de producător de echipamente, cum asigură Newtopp funcționarea stabilă pe termen lung a mașinii?
A: În primul rând, componentele de bază, cum ar fi axul principal, rulmenții și sistemele servo provin de la mărci de renume internațional. În al doilea rând, deținem un centru independent de cercetare și dezvoltare și un centru de finisare, permițând prelucrarea de precizie internă a pieselor structurale cheie pentru a asigura o calitate de bază. În cele din urmă, oferim asistență post-vânzare cuprinzătoare, inclusiv diagnosticare la distanță, furnizare de piese de schimb și urmăriri regulate, asigurându-ne că liniile de producție ale clienților noștri funcționează continuu și eficient. Sistemul nostru de management de mediu ISO14001 ne obligă, de asemenea, să practicăm responsabilitatea de mediu în fabricarea și service-ul echipamentelor.
