Industria de fabricare a cablurilor se confruntă cu cereri din ce în ce mai mari de performanță mai mare, fiabilitate mai mare și proiecte mai complexe, în special pentru aplicații în sectoarele de transmisie de date, auto, robotică și energie noi. În centrul producției de cabluri specializate, cum ar fi firele de semnal de înaltă frecvență, cablurile robotice sau cablajele pentru automobile, se află un proces critic și dependent de precizie: izolarea sau împachetarea. Acest proces construiește straturi de izolație uniforme, fără goluri în jurul conductorilor, ceea ce este fundamental pentru integritatea electrică, fidelitatea semnalului și durabilitatea pe termen lung.

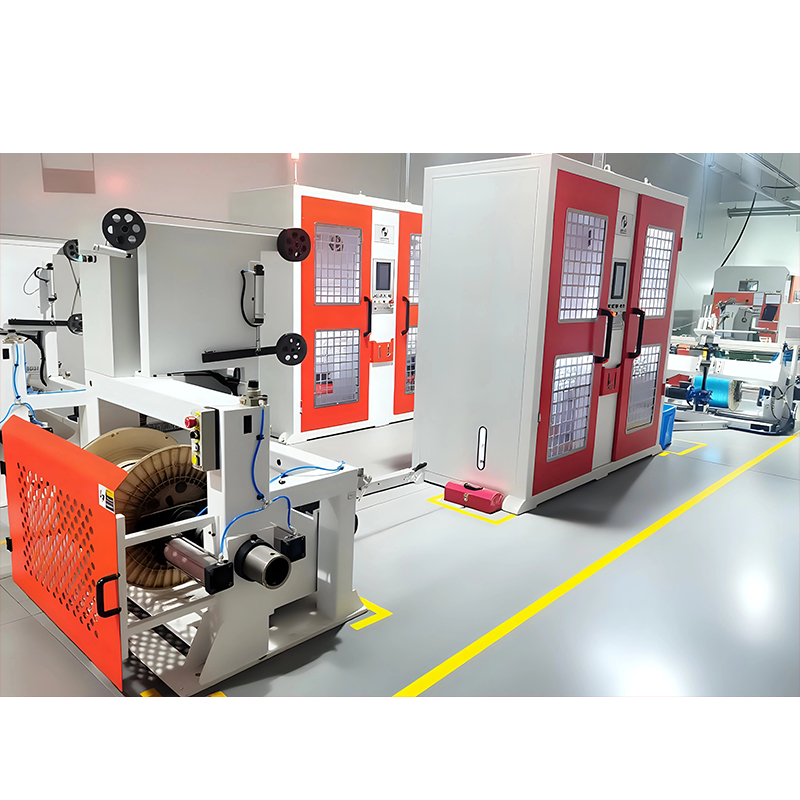

Îndeplinirea cerințelor stricte ale cablurilor moderne, în special pentru proiectele cu mai multe straturi pe conductoare complexe, a făcut ca sistemele tradiționale de bandă mecanice să fie inadecvate. Schimbarea industriei este către sisteme de înaltă precizie, controlate digital care garantează consistență, viteză și adaptabilitate. Acesta este decalajul tehnologic precis abordat de soluții precum Mașină de bandă Servo cu strat dublu vertical cu control numeric/multistrat de la Jiangsu Newtopp Precision Machinery. Acest sistem întruchipează următoarea generație de tehnologie de bandă, utilizând algoritmi servo multi-axe și controlul coordonat vertical cu două stații pentru a transforma modul în care sunt aplicate straturile de izolație, răspunzând direct apelului pentru echipamente de producție de cabluri mai inteligente și mai capabile.
Concepte de bază în banda izolatoare
Pentru a aprecia saltul tehnologic, este esențial să înțelegem obiectivele și provocările fundamentale ale procesului de izolație.
-
Obiectivul principal: Funcția de bază este de a înfășura elicoidal bandă izolatoare, cum ar fi PTFE, poliester sau filme compozite, în jurul unui miez conductor (care poate fi un singur fir, conductori torți sau paralel) cu suprapunere precisă. Aceasta creează o barieră dielectrică continuă, uniformă.
-
Provocarea centrală - Controlul tensiunii: Tensiunea constantă a benzii este primordială. Tensiunea fluctuantă cauzează o densitate neuniformă a învelișului, goluri, încrețiri sau bandă întinsă, ceea ce duce la defecte de izolație care degradează performanța electrică. Cercetările evidențiază faptul că controlul eficient al tensiunii este un factor determinant principal al calității produsului final, cu strategii moderne concentrându-se pe metode de control în buclă închisă, fără senzori sau indirecte pentru o precizie mai mare și sisteme mai simple.
-
Mandatul de precizie - Stabilitatea traseului: Punctul în care banda intră în contact cu conductorul - punctul de formare - trebuie să rămână stabil din punct de vedere spațial. Orice deplasare în timpul accelerării, vitezei constante sau decelerarii mașinii are ca rezultat o suprapunere sau un pas inconsecvent, compromițând integritatea și uniformitatea izolației.
Valori industriale
Trecând de la concepte la performanță măsurabilă, industria evaluează echipamentele de bandă pe mai multe valori cheie. Următorul tabel pune în contrast capacitățile sistemelor tradiționale cu cele ale soluțiilor avansate servo-acționate, cum ar fi mașina de bandă verticală cu două straturi/multistraturi cu control numeric.
| Valoarea performanței | Echipamente tradiționale/mecanice de bandă | Sistem avansat de bandă servomotor (de exemplu, soluția lui Newtopp) | Impact asupra calității și producției cablurilor |
| Controlul tensiunii | Adesea mecanic sau cu buclă deschisă; tensiunea variază în funcție de diametrul și viteza bobinei. | Controlul câmpului de tensiune în buclă închisă, fără trepte, cu calcul și compensare în timp real. | Elimină intervenția manuală, asigură o densitate uniformă a stratului și previne defectele cauzate de vârfurile de tensiune sau căderi. |
| Viteză și debit | Limitat de legături mecanice; timpi de ciclu mai lenți. | Acționarea axului cu inerție mare integrată permite un debit exponențial de material pe unitate de timp. | Crește dramatic capacitatea de producție și eficiența pentru cerințele de izolație de volum mare sau groase. |
| Precizia traseului de înfășurare | Predispus la deriva din cauza jocului mecanic și a inerției. | Controlerul de mișcare programabil asigură deviare zero în punctul de formare a benzii de-a lungul tuturor fazelor de mișcare. | Garantează un raport perfect de suprapunere și consistență geometrică, critice pentru cablurile de înaltă frecvență și miniaturizate. |
| Flexibilitatea procesului | Sunt necesare modificări de scule pentru diferiți conductori sau modele de înfășurare; adaptabilitate limitată. | Topologie de aranjare inteligentă permite definirea 3D gratuită a parametrilor lățimii/pasului prin presetare digitală. | Permite schimbări rapide și găzduiește o gamă largă de configurații convenționale și specializate de fire, fără schimburi de hardware. |
| Automatizare și inteligență | Configurarea manuală și monitorizarea sunt comune. | Parametri presetați digital, coordonare servo pe mai multe axe și mecanisme de compensare în timp real. | Reduce dependența de competențele operatorului, minimizează erorile umane și deschide calea pentru integrarea în configurațiile inteligente din fabrică |
Stabilitate prin coordonare
O diagramă simplificată ajută la vizualizarea unui diferențiator tehnologic cheie. Sistemele tradiționale tratează adesea alimentarea conductorului și mișcarea capului benzii ca fiind slab cuplate, ceea ce duce la instabilitatea traseului. În schimb, un adevărat sistem de bandă servo le tratează ca pe un sistem coordonat cu mai multe axe. Controlerul de mișcare sincronizează în timp real rotația conductorului (axa C), traversarea orizontală a capului de bandă (axa X) și poziționarea verticală în sistemele cu două straturi (axa Y). Acest angrenaj electronic, combinat cu controlul dinamic al tensiunii, este cel care blochează punctul de formare a benzii în spațiu, asigurând o consistență impecabilă a înfășurării, indiferent de schimbările de viteză.
Soluțiile viitoare pentru modelarea traiectoriei
Sectorul echipamentelor prin cablu nu este static. Câteva tendințe puternice stimulează inovația și definesc cerințele pentru utilajele de ultimă generație:
-
Push for Extreme Precision and Miniaturization: Pe măsură ce cablurile pentru electronice de larg consum, dispozitive medicale și robotică devin mai mici și mai complexe, cererea de micro-precizie în bandaje este în creștere. Acest lucru depășește precizia mecanică pentru a necesita un control submilimetru asupra plasării și tensiunii benzii, un domeniu în care sistemele servo avansate excelează.
-
Integrare și fabricație inteligentă: echipamentele nu mai sunt o insulă izolată. Tendința este către linii de producție complet integrate, bogate în date. Aparatele moderne de bandă trebuie să ofere protocoale de comunicație standard (cum ar fi EtherCAT sau Modbus), să suporte monitorizarea de la distanță și să ofere date pentru analiza procesului și întreținerea predictivă.
-
Versatilitatea și durabilitatea materialelor: producătorii explorează materiale izolante noi, adesea provocatoare, pentru a îndeplini cote mai mari de temperatură, reglementări de mediu sau obiective de cost. Echipamentul trebuie să se ocupe de o gamă mai largă de materiale de bandă, de la polimeri clasici la compozite avansate, fără a compromite calitatea aplicației. În plus, proiectele eficiente din punct de vedere energetic devin o necesitate competitivă.
-
Cererea de agilitate operațională: ciclurile scurte de viață ale produselor și sesiunile de producție cu amestec ridicat și cu volum redus necesită echipamente care se pot schimba rapid. Capacitățile de programare și presetare digitale ale mașinilor de bandă servo CNC răspund direct acestei nevoi, reducând timpul de nefuncționare și extinzând capabilitățile flexibile de producție ale unei fabrici.
Aceste tendințe indică în mod colectiv un viitor în care banda izolatoare este un proces complet digital, foarte adaptabil și integrat perfect. Bazele tehnologice ale Mașinii de bandă servo cu strat dublu/multistrat cu control numeric — miezul său digital, precizia servo și controlul inteligent — sunt aliniate exact cu acest viitor, făcându-l nu doar un instrument pentru astăzi, ci o platformă pentru provocările de mâine în producția de cabluri.
Întrebări frecvente (FAQs)
Î: Ce tipuri de conductori poate manipula mașina dvs. de bandă servo verticală?
A: Mașina noastră este proiectată pentru o adaptabilitate topologică excepțională. Poate procesa eficient o gamă largă, de la simple conductoare solide unice până la conductoare complexe sau paralele, satisfăcând cerințele lor de înfășurare centrală continuă în diferite configurații.
Î: Cum menține sistemul dumneavoastră tensiune constantă pe măsură ce diametrul bobinei de bandă scade?
A: Folosim un modul sofisticat de detecție a tensiunii în buclă închisă și un mecanism de compensare de calcul în timp real. Acest sistem se adaptează dinamic la schimbarea inerției și a diametrului bobinei de bandă, menținând un câmp de tensiune constant pe întreaga durată, fără a fi nevoie de intervenția manuală a operatorului, ceea ce este o limitare comună în sistemele mai simple.
Î: Poate această mașină să producă suprapunerile precise și consistente necesare pentru cablurile de înaltă frecvență?
A: Absolut. Controlerul de mișcare programabil presetează digital raportul exact de suprapunere a benzii. Mai important, coordonarea sa pe mai multe axe asigură o deviere zero în coordonatele spațiale ale punctului de formare a benzii în timpul accelerării, vitezei constante și decelerației. Această stabilitate spațială este esențială pentru obținerea izolației perfecte, fără întreruperi, necesară pentru compatibilitatea electromagnetică (EMC) optimă în firele de semnal de înaltă frecvență.
Î: Avem modele unice de cabluri cu cerințe specifice de lățime și pas. Este posibilă personalizarea?
A: Da. O caracteristică de bază a mașinii noastre este topologia de aranjare inteligentă. Sistemul de preluare de tip axial acceptă definirea liberă a parametrilor de lățime și pas în trei dimensiuni, permițându-le inginerilor noștri să genereze o matrice de aranjare precisă, adaptată pentru a satisface specificațiile complexe de ecartament a firului și de proiectare.
