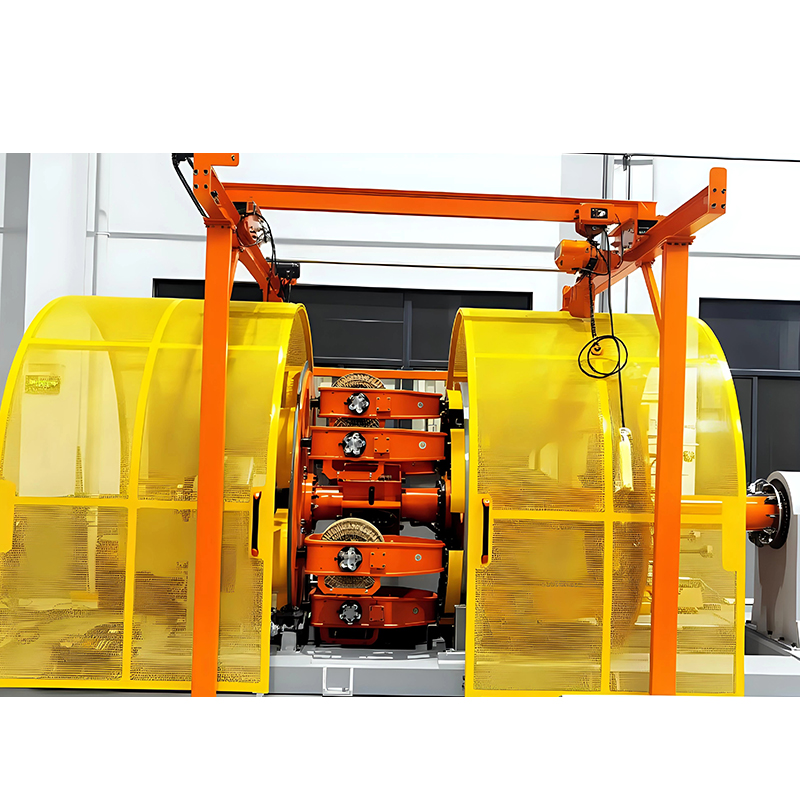

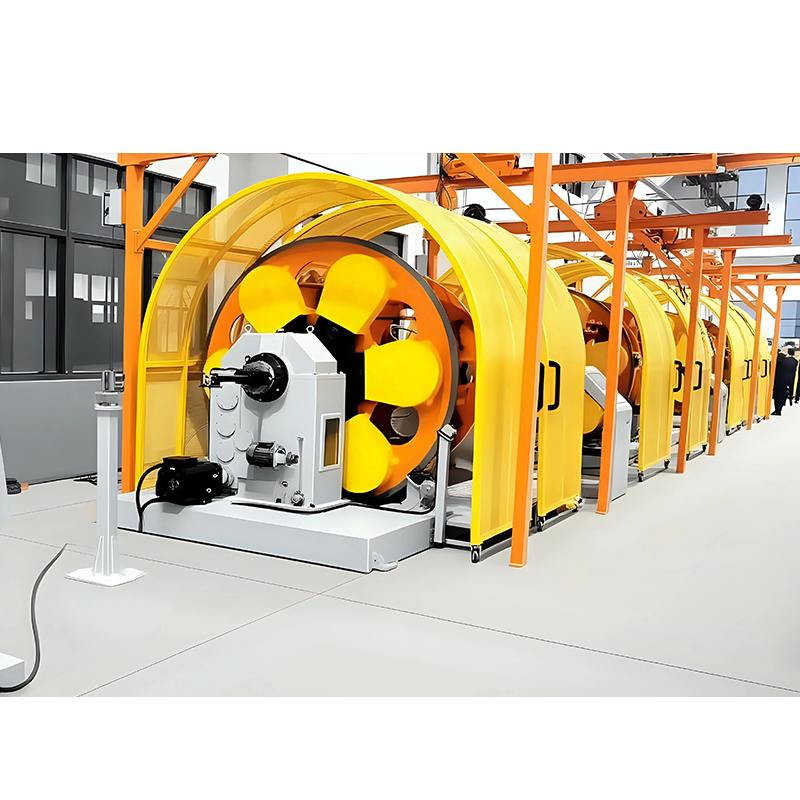

The Mașină de răsucire planetară/perechi servește ca echipament de bază pentru fabricarea de cabluri complexe de precizie de înaltă performanță. Este special conceput pentru producția de cabluri speciale care necesită standarde extrem de înalte pentru performanță electrică, rezistență mecanică, flexibilitate și consistență. Acest echipament funcționează pe un principiu de mișcare coordonată de precizie, permițând mai multor miezuri să se rotească și să se deplaseze precis și sincron în jurul unei axe centrale, mimând mișcarea orbitală cerească pentru a asigura o simetrie geometrică optimă și o stabilitate structurală în timpul procesului de eșuare. Mașina de șuruburi planetare controlează în mod eficient stresul rezidual intern din interiorul miezurilor în timpul torsării de mare viteză, păstrând proprietățile fizice originale ale firului și completează șurubul împreună cu ecranarea/protecția în două straturi printr-un proces continuu integrat, îmbunătățind semnificativ eficiența producției și uniformitatea produsului.
Principii tehnice de bază
Arhitectura de mișcare planetară: Utilizează un sistem unic de transmisie planetară, permițând mai multor unități de compensare să efectueze o revoluție compusă în jurul axei centrale de preluare împreună cu propria lor rotație, realizând un control precis al lungimii de așezare și un echilibru al tensiunii.
Mecanism de optimizare a tensiunii: Utilizează tehnologia de compensare inversă a cuplului pentru a contracara în mod activ stresul de torsiune în timpul torsiunii, minimizând tendința de retur a firului pentru a asigura stabilitatea dimensională și fiabilitatea pe termen lung a cablului finit.
Modulul de proces integrat: Combină procesele de înșurubare, de înfășurare (împletire cu folie) și de bandă într-un singur flux continuu, eliminând fluctuațiile de calitate cauzate de tranzițiile procesului și asigurând o aderență strânsă și o densitate uniformă a stratului de ecranare la miezul cablului.
Domenii tipice de aplicare
Cabluri de transmisie de date de mare viteză: produce cabluri de date compatibile cu USB 3.1, Thunderbolt, QSFP și alte standarde de interconectare de mare viteză, asigurând integritatea semnalului și diafonia scăzută.
Cabluri pentru dispozitive medicale specializate: produce cabluri cu mai multe fire pentru echipamentele de diagnosticare medicală, îndeplinind cerințele de biocompatibilitate, garantând în același timp fiabilitate ridicată în medii medicale complexe.
Cabluri de aplicație dinamică: Proiectate special pentru sistemele de transport de cabluri și cablurile de îmbinare robotizate, oferind o rezistență excelentă la oboseală la îndoire și toleranță la stres mecanic.
Cabluri de curent ridicat pentru energie noi: produce cabluri de curent ridicat pentru stațiile de încărcare a vehiculelor electrice și sistemele de stocare a energiei, îndeplinind cerințele de siguranță și durabilitate electrică în medii cu temperaturi ridicate.
Cabluri cu structură compozită specială: se ocupă de structuri complexe, cum ar fi un număr mare de miezuri, conductori cu formă specială și ecranare compozită (împletitură cu folie cu două straturi), asigurând controlabilitatea procesului și consistența produsului.
Comparație tip echipament
| Tip echipament | Principiul de lucru | Structură adecvată a cablurilor | Număr maxim de nuclee | Viteza de eșuare | Caracteristici de aplicare |
| Cage Planetary Strander | Antrenament planetar, rotație generală | Cabluri de alimentare, Cabluri de control | 7-61 de nuclee | Viteză medie-mare | Structură robustă, potrivită pentru șuruburi cu secțiuni transversale mari |
| Strander tubular | Rotirea tubului, plăți staționare | Cabluri de comunicații, Cabluri de date | 1-30 de miezuri | Viteză mare | Amprentă compactă, schimbare ușoară a ecartamentului |
| Strander de mare viteză | Principiul unei singure răsuciri, rotirea arcului | Fire electronice, fire auto | 1-7 miezuri | Viteză ultra-înaltă | Eficiență ridicată de producție, potrivită pentru fire fine |
| Twister pereche cu răsucire în spate | Back-twist activ, urmărire sincronă | Cabluri perechi de mare viteză, perechi diferențiale | 2 miezuri | Viteză mare | Inversare completă a răsucirii, performanță excelentă de transmisie a semnalului |
Ghid profesional de întreținere
Puncte de întreținere de rutină:
-
Verificați regulat nivelul uleiului cutiei de viteze planetare și contaminarea; testarea probelor recomandată la fiecare 500 de ore de funcționare.
-
Calibrarea sistemului de control al tensiunii trebuie efectuată lunar, asigurându-se că eroarea de tensiune între unitățile de plată este <±5%.
-
Curățarea săptămânală și inspecția uzurii snopi și scripete de ghidare pentru a preveni zgârieturile la suprafața firului.
Managementul ciclului de viață al componentelor critice:
-
Set angrenaj planetar: inspecție profesională recomandată la fiecare 15.000 de ore de funcționare.
-
Rulmenți axului: Verificați jocul la fiecare 10.000 de ore; înlocuire planificată la 24.000 de ore.
-
Servo Drives: Testare cuprinzătoare de performanță și actualizare firmware la fiecare 5 ani.
Măsuri de reținere de precizie:
-
Verificarea trimestrială a preciziei lungimii de eșuare cu ajutorul instrumentelor de măsurare cu laser.
-
Corecție de echilibrare dinamică semi-anuală pentru întreaga mașină pentru a reduce vibrațiile în timpul funcționării la viteză mare.
-
Revizuire anuală pentru a verifica distanțele de montare și alinierea tuturor pieselor în mișcare.
Întrebări tehnice frecvente
Î1: Care sunt principalele diferențe dintre o mașină de eșuat planetar și echipamentul tradițional de eșuat?
A: Mașina de eșuat planetar folosește o arhitectură de mișcare planetară în care fiecare unitate de răsplată se rotește în jurul axei centrale, menținând în același timp propria rotație, realizând un control precis al unghiului de eșuare și un echilibru al tensiunilor. Echipamentul tradițional utilizează de obicei o singură metodă de rotație, ceea ce face dificilă eliminarea completă a cuplului intern.
Î2: Cum să alegeți tipul adecvat de echipament de eșuare?
A: Selecția ar trebui să ia în considerare complexitatea structurii cablului, numărul de miezuri, dimensiunea conductorului, cerințele privind viteza de producție și nevoile de ecranare. Mașinile de șuruburi planetare sunt potrivite în special pentru cabluri complexe de înaltă precizie, cu mai multe fire, care necesită ecranare compozită, în timp ce șuruburile tubulare sunt mai potrivite pentru scenarii de producție de complexitate medie și de mare viteză.
Î3: Cum este evaluată capacitatea de producție a echipamentelor?
A: Capacitatea reală depinde de factori cum ar fi numărul de miezuri, lungimea toroanelor și diametrul firului. De exemplu, cu mașina de înșurubare planetară Newtopp Precision NP-500 care produce un cablu 18AWG cu 7 fire, viteza maximă poate atinge 60 m/min, cu o capacitate teoretică de 24 de ore de aproximativ 86.400 de metri.
Î4: Care este capacitatea de actualizare și extindere a echipamentului?
A: Mașinile moderne de eșuat planetar au un design modular, permițând extinderea funcțională prin adăugarea de unități de plată, integrarea modulelor de inspecție în linie sau îmbunătățirea sistemelor de control. Echipamentul Newtopp Precision acceptă upgrade-uri de la configurații de bază la linii de producție inteligente complet automatizate.
