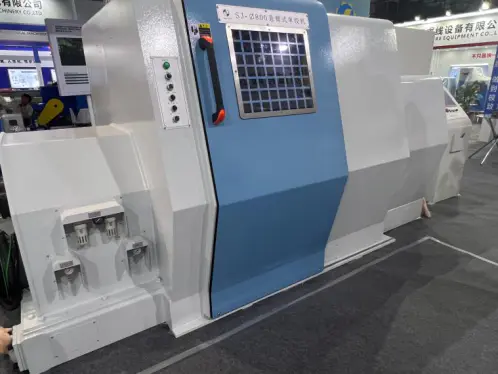

Ce este o mașină de eșuat planetar?

A mașină de eșuat planetar este o piesă foarte specializată de echipament de fabricare a sârmei și cablurilor care răsucește mai multe fire de sârmă împreună în jurul unui miez central sau a unei axe, menținând în același timp dreptatea și tensiunea absolută a fiecărei fire individuale printr-o mișcare planetară unică. Spre deosebire de șuruburile tradiționale de grupare sau cușcă rigidă, a mașină de eșuat planetar asigură că fiecare bobină de sârmă se rotește în jurul propriei axe în timp ce orbitează arborele central al mașinii, eliminând complet orice răsucire sau răsucire nedorită a filamentelor individuale. Conform datelor din industrie de la International Wire & Machinery Association (IWMA), tehnologia de torsionare planetară a devenit indispensabilă în producția de cabluri de alimentare de înaltă tensiune, cabluri submarine și linii sofisticate de transmisie a datelor, unde precizia lungimii de întindere și integritatea mecanică a conductorului torsionat sunt primordiale pentru performanța electrică finală și siguranța operațională.

Ce este o mașină de eșuat planetar și cum funcționează?

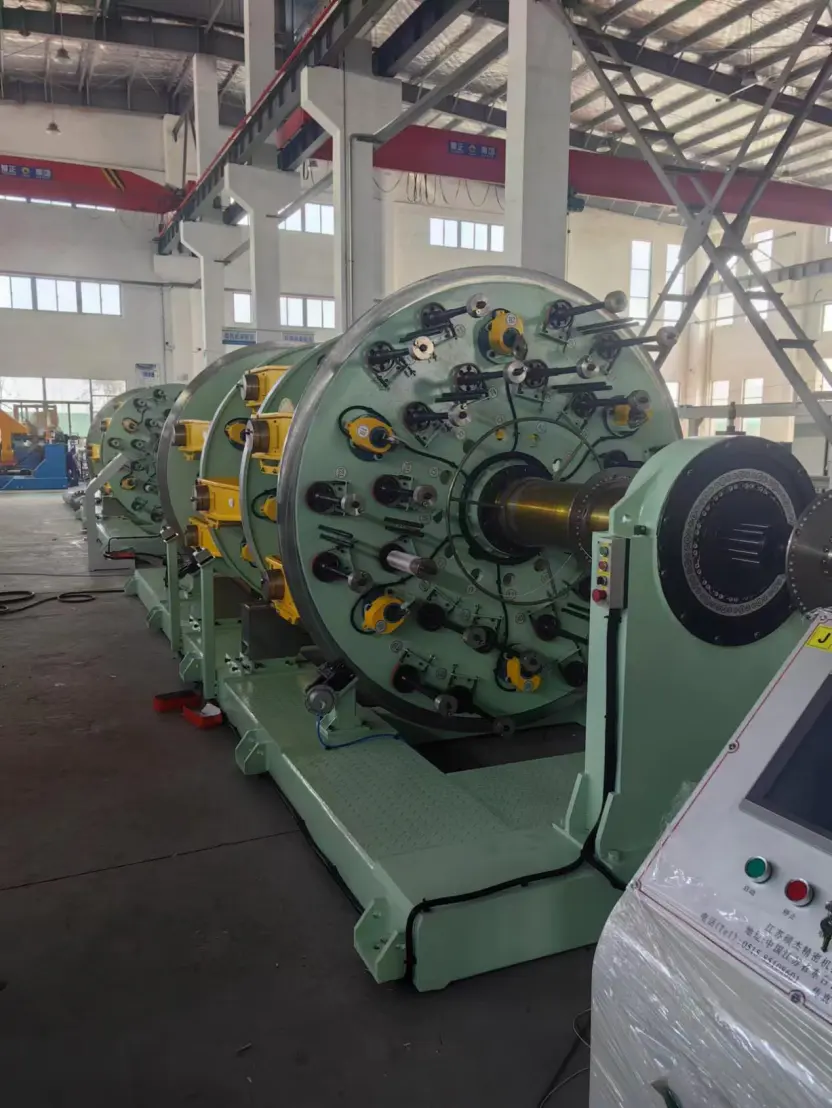

O mașină de tors planetar este un sistem de rotație cu mai multe bobine, în care fiecare bobină de plată este montată pe propriul leagăn rotativ condus individual, într-un cadru principal rotativ mai mare, permițând firelor individuale să fie răsucite împreună fără nicio solicitare de torsiune sau deformare necontrolată. Principiul fundamental al a mașină de eșuat planetar poate fi comparat cu mișcarea Pământului în jurul Soarelui: la fel cum Pământul se rotește pe axa sa în timp ce orbitează Soarele, fiecare bobină de sârmă din mașină se rotește în jurul propriului centru pentru a plăti firul, în timp ce este transportată simultan pe o cale circulară în jurul punctului central de adunare al conductorului torsionat. Acest mecanism de rotație dublă este esențial, deoarece neutralizează răsucirea din spate care altfel s-ar acumula în fiecare fir dacă ar fi scos dintr-o bobină staționară în timp ce este spiralat în jurul miezului. Într-un strat standard, o placă de întindere de 1/2 inch (12,7 mm) cu 18 bobine poate procesa până la 37 de fire individuale într-o singură trecere, cu viteza de rotație a rotorului principal ajungând până la 100 până la 300 de rotații pe minut în funcție de dimensiunea mașinii și de ecartamentul firului. Întreaga operațiune este controlată de servomotoare sincronizate și controlere logice programabile (PLC-uri) care asigură că lungimea de întindere - distanța axială necesară pentru o rotație completă a unui fir în jurul miezului - este menținută într-o toleranță mai mică de ±1% . Wire Association International raportează că acest nivel de precizie este necesar pentru torsionarea concentrică multistrat utilizată în cablurile de alimentare de medie și înaltă tensiune, unde chiar și neconcordanțe minore în lungimea întinderii pot crea puncte de tensiune electrică localizate care duc la descărcare parțială și defecțiune prematură a izolației.

Avantajele critice ale eșuării planetare față de metodele convenționale

Avantajul definitoriu al unei mașini de curățare planetară este capacitatea sa de a produce un conductor spiralat complet fără torsiune, care păstrează proprietățile de alungire și rezistența la rupere a firelor individuale, obținând în același timp o uniformitate geometrică superioară. Într-o cordoane rigide convenționale sau tubulare, bobinele sunt fixate în cadrul rotativ și sârma este trasă peste flanșă, introducând o răsucire de 360 ​​de grade în fiecare sârmă pentru fiecare rotație completă a cuștii în jurul miezului. Această răsucire deformează permanent firul, reducându-i rezistența la tracțiune și făcându-l susceptibil la înghesuirea păsărilor - o condiție în care firele exterioare ale unui cablu finit se separă de miez sub îndoire sau tensiune. În schimb, mișcarea planetară a a mașină de eșuat planetar anulează răsucirea, rezultând un fir care se află perfect drept în structura cablului. Acest lucru permite conductorului spiralat să atingă un factor de umplere - raportul dintre suprafața totală a secțiunii transversale a firelor și aria secțiunii transversale a conductorului - de până la 93% până la 95% , care maximizează conductivitatea electrică pentru un diametru dat. Pentru conductorii de cupru sau aluminiu în transmisia puterii, această îmbunătățire a densității se traduce direct în rezistență redusă a liniei și pierderi I²R mai mici. În plus, suprafața netedă și compactă a unui conductor planetar cu toroane minimizează golurile de aer și proeminențele care pot provoca descărcarea corona în cablurile de înaltă tensiune care funcționează peste 110 kV. Prin reducerea nevoii de bandă și screening extinsă, producătorii pot economisi costuri semnificative cu materialele pe serii mari de producție.

Unde sunt folosite mașinile de eșuat planetar în industria modernă?

Mașinile de șuruburi planetare sunt utilizate în principal în producția de conductori de înaltă performanță, unde cerințele mecanice și electrice sunt atât de stricte încât chiar și o mică deformare a firului sau neregularitatea lungimii de întindere este inacceptabilă. Domeniile cheie de aplicare sunt următoarele:

• Cabluri de alimentare de înaltă și foarte înaltă tensiune: Conductoarele fără torsiune, perfect compactate, produse de a mașină de eșuat planetar sunt esențiale pentru cablurile izolate cu XLPE de la 66 kV până la 500 kV. Conform Broșurii Tehnice CIGRE 720, suprafața exterioară netedă a unui conductor segmentar planetar (conductor Milliken) minimizează riscul de arborere electrică la interfața conductor-izolație, care este principala cauză a defectării pe termen lung a cablurilor în rețelele de transport subterane.
• Cabluri de alimentare submarine și submarine: Aceste cabluri sunt supuse unei îndoiri și tensiuni dinamice continue în timpul operațiunilor de pozare. Rezistența ridicată la tracțiune și flexibilitatea reținute de firele din cupru sau aluminiu, fără torsiune, sunt esențiale pentru prevenirea ruperii conductorului. O singură defecțiune a unui cablu submarin poate duce la costuri de reparații care depășesc câteva milioane de dolari, după cum au observat analiștii din industrie de la CRU Group.
• Cabluri specializate de control și transmisie de date: În brațele robotice, cablarea aerospațială și cablurile audio de ultimă generație, orice zgomot microfonic sau reflectare a semnalului cauzate de geometria neregulată a conductorului este inacceptabilă. Concentricitatea excepțională și netezimea suprafeței oferite de a mașină de eșuat planetar asigură caracteristicile electrice stabile necesare pentru impedanța constantă și integritatea semnalului.
• Producția de cabluri de oțel și cabluri de sârmă: Pentru cordoanele de întărire a anvelopelor și frânghiile de ridicare de înaltă rezistență, filamentele individuale de oțel trebuie să fie torsionate fără efort rezidual de torsiune pentru a preveni desfășurarea la tăiere. Treptele planetare sunt folosite pentru a produce frânghii cu mai multe fire cu lungimi de întindere foarte precise și rotație zero sub sarcină.

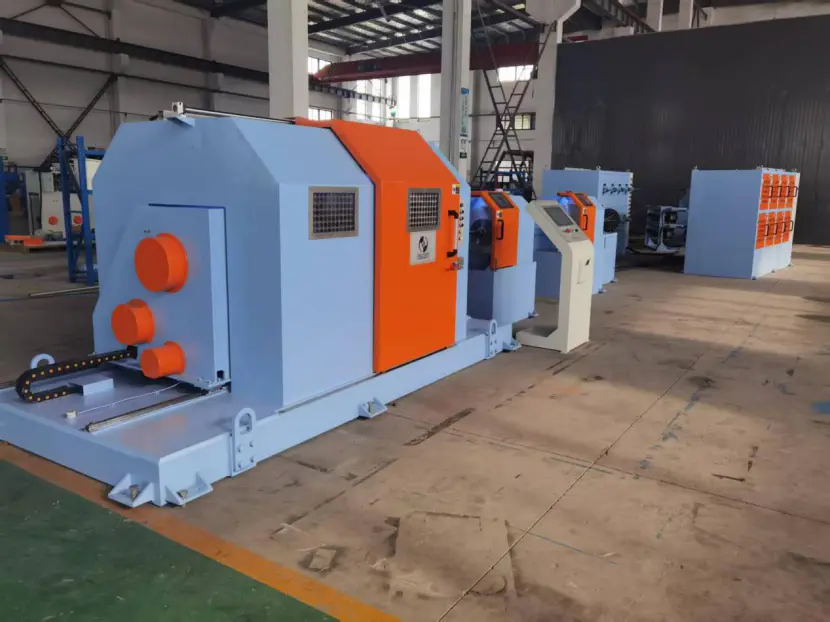

Compararea treptelor planetare cu toronele rigide și tubulare

Atunci când producătorii de cabluri evaluează echipamentele de înșurubare pentru o nouă linie de producție, alegerea între un șurub planetar, un șurub rigid și un șurub tubular implică un compromis între calitatea produsului, viteza de producție și investiții de capital. Tabelul de mai jos oferă o comparație directă a performanței cheie și a parametrilor aplicației care diferențiază aceste trei tipuri de mașini.

După cum este ilustrat în tabel, mașină de eșuat planetar nu este cel mai rapid sau cel mai ieftin, dar oferă conductor de cea mai înaltă calitate. Pentru un cablu care va fi instalat subteran sau subacvatic timp de 40 de ani și nu poate fi înlocuit fără un proiect masiv de inginerie civilă, costul inițial suplimentar al eșuării planetare este neglijabil în comparație cu costul pe durata de viață al unei singure defecțiuni de izolație.

Specificații tehnice cheie și considerații operaționale

Performanța unei mașini de șuruburi planetare este definită de capacitatea sa bobinei, numărul de rotoare, viteza maximă de rotație și precizia sistemului său de control al lungimii. O curbă planetară obișnuită de dimensiune medie proiectată pentru producția de conductori de cabluri de alimentare va avea următoarele caracteristici:

• Diametru bobină: Bobinele de amortizare variază de la 400 mm la 630 mm în diametrul flanșei, cu o capacitate a firului de până la 500 de kilograme de cupru sau aluminiu pe bobină. Pentru eșuarea conductorilor mari, o linie poate include șase sau doisprezece rotoare, fiecare purtând mai multe bobine.
• Gama de diametre a firului: Aparatul poate procesa fire individuale de la aproximativ 0,5 mm până la 5,0 mm în diametru, cu intervalul specific în funcție de ghidajele rolelor și setările dispozitivului de întinzare.
• Controlul lungimii de culcare: Servo-acționat modern mașină de eșuat planetars atinge lungimi de așezare de la 30 mm la peste 500 mm, reglabile prin ecranul tactil HMI. Lungimea de așezare este sincronizată electronic cu cabestanul de preluare pentru a menține un raport constant chiar și atunci când bobina de preluare se umple și diametrul efectiv se modifică.
• Pre-rasucire și post-formare: Pentru conductoarele compactate, mașina poate fi echipată cu capete de pre-răsucire care aplică o ușoară deformare plastică sârmei de intrare și matrițe sau role postformare care comprimă conductorul torți până la forma sa finală circulară sau segmentară. Potrivit unei lucrări tehnice prezentate la conferința anuală IWMA, aplicarea unei forțe de post-formare a 2 până la 4 kilonewtoni poate crește factorul de umplere cu încă 3%.

Întrebări frecvente despre mașinile de eșuat planetar

Care este diferența dintre eșuarea planetară și eșuarea în grup?

Toronarea mănunchiului răsucește toate firele împreună într-un singur arc sau cușcă rotativă, fără a controla poziția fiecărei șuvi, ceea ce are ca rezultat o așezare aleatorie și o distorsiune considerabilă a firului. A mașină de eșuat planetar , pe de altă parte, controlează cu precizie poziția, tensiunea și torsiunea fiecărui fir, producând o întindere concentrică foarte ordonată, cu răsucire internă zero. Toronarea în grup este utilizată pentru conductori flexibili cu costuri reduse, în timp ce încordarea planetară este rezervată pentru cablurile de putere și date de înaltă fiabilitate.

Poate o mașină de curățat planetar să producă conductori compactați?

Da, și este adesea metoda preferată. Deoarece firele sunt deja aranjate într-o geometrie concentrică perfectă, cu torsiune zero, ele se compactează mai uniform sub presiunea unei matrițe sau role modelate. A mașină de eșuat planetar echipat cu un cap de compactare poate reduce diametrul conductorului cu 8% până la 12%, menținând în același timp o suprafață netedă, fără goluri, ceea ce reduce semnificativ cantitatea de material izolator și de ecranare necesară în etapele ulterioare de extrudare.

Ce materiale pot fi prelucrate pe o mașină de eșuat planetar?

Mașina este proiectată să manipuleze atât fire feroase, cât și neferoase, inclusiv cupru recoapt, cupru dur, aluminiu, aliaj de aluminiu, sârmă de oțel galvanizat și oțel inoxidabil. Alegerea materialului depinde de aplicația finală: cupru și aluminiu pentru conductivitatea electrică și oțel pentru rezistența mecanică în conductoarele aeriene (ACSR) și cablurile de sârmă. Cerința critică este ca firul să aibă proprietăți de diametru și alungire consistente pentru a menține tensiunea uniformă pe toate bobinele.

Cum mențineți tensiunea precisă pe o mașină de eșuat planetar?

Fiecare suport de bobină este echipat cu o frână de frecare mecanică reglabilă sau un întinzător electromagnetic activ. Tensiunea este setată la o valoare de obicei între 1 și 10 Newtoni , în funcție de diametrul firului și limita de curgere. Dacă tensiunea este prea mică, firele vor fi slăbite, iar conductorul va avea o stabilitate geometrică slabă; dacă sunt prea înalte, firele se pot coborî sau chiar se pot rupe. Calibrarea regulată a sistemului de tensionare cu un tensiometru de mână este esențială pentru menținerea calității produsului, deoarece tensiunea neuniformă dintre bobine este cauza principală a neregularității lungimii de întindere.

Pe măsură ce cererea de transmisie de energie fiabilă și de mare capacitate și comunicații de date continuă să crească, mașină de eșuat planetar rămâne o piatră de temelie a producției avansate de cabluri. Capacitatea sa de a furniza un conductor fără torsiune, perfect din punct de vedere geometric nu poate fi egalată de metode de eșuare mai rapide, dar mai puțin precise. Investind în tehnologie planetară, producătorii de fire și cabluri se asigură că conductorii critici care conectează rețelele noastre electrice, parcurile eoliene offshore și rețelele de comunicații vor funcționa în siguranță și eficient timp de decenii în cele mai solicitante condiții.
