Mașină de înșurubat: Ghidul dumneavoastră complet pentru producție și selecție

Alegerea corectă mașină de înșurubat sârmă determină calitatea, flexibilitatea și capacitatea de purtare a curentului a fiecărui conductor torsionat produs în instalația dumneavoastră. A mașină de înșurubat sârmă răsucește firele metalice individuale împreună într-un pachet uniform și selectarea tipului optim de mașină – fie că este un mașinăria cu răsucire dublă, un șurub planetar sau un șurub cu cușcă rigidă – afectează direct viteza de producție, rata deșeurilor și costul operațional pe termen lung. Acest ghid oferă o privire bazată pe dovezi asupra modului în care funcționează aceste mașini, compară tipurile majore cu datele de performanță și răspunde la cele mai presante întrebări cu care se confruntă producătorii de cabluri și inginerii electrici.

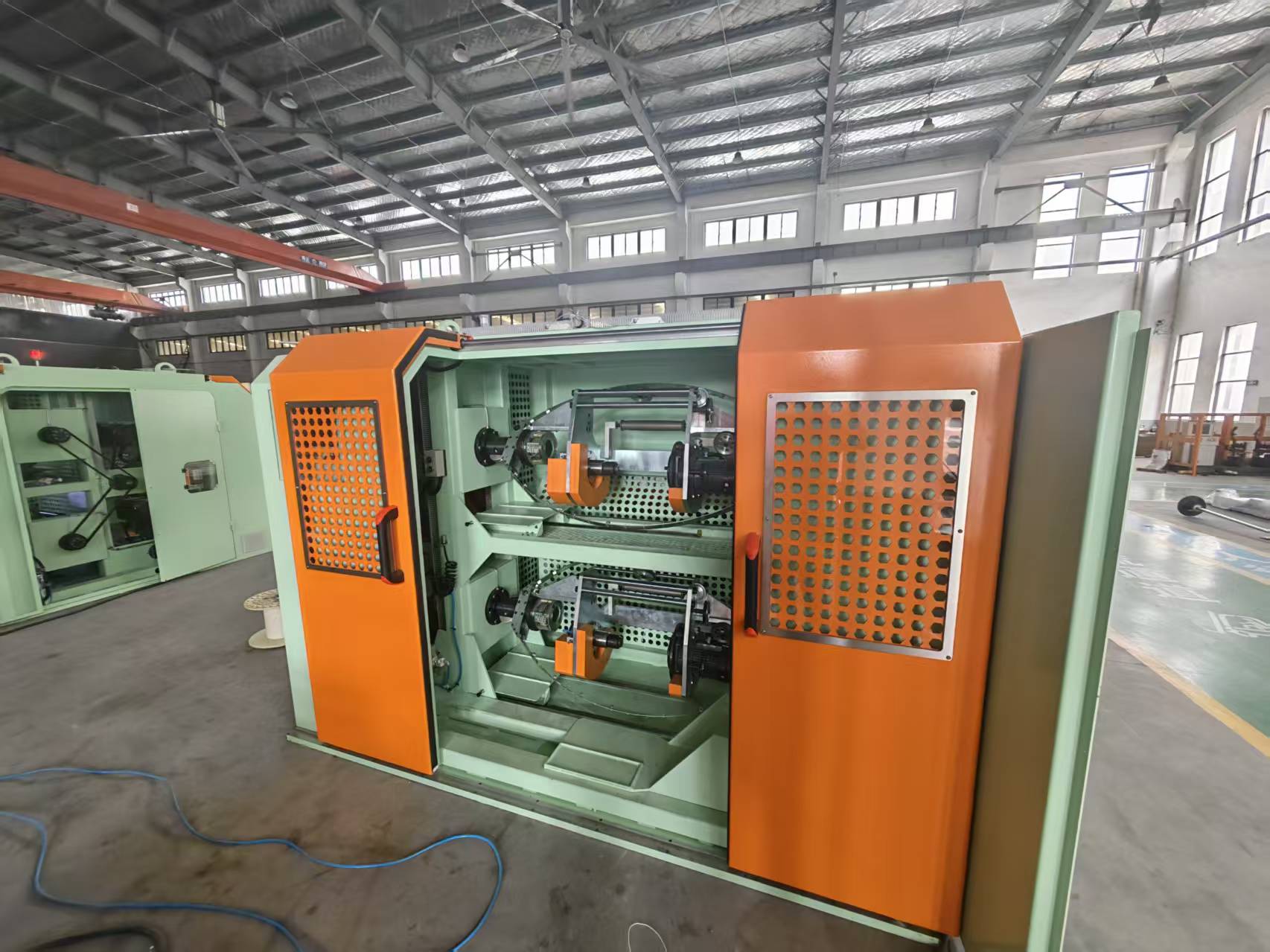

Ce este o mașină de înșurare a sârmei?

O mașină de șuruburi este piesa de bază a echipamentului care unește mai multe fire unice într-un conductor coeziv, cu proprietăți mecanice și electrice superioare. Spre deosebire de un conductor solid, un conductor spiralat oferă o flexibilitate și o rezistență semnificativ mai mare la defecțiunea prin oboseală, motiv pentru care standardele internaționale precum IEC 60228 clasifică conductorii în funcție de clasa lor de elasticitate. Aparatul alimentează fire individuale din bobinele de plată, le aliniază printr-o placă de fixare sau un con de nas și aplică o răsucire controlată pentru a forma straturi de fire înfăşurate elicoidal în jurul unui miez central.

Modern mașină de înșurubat sârmăs manevrează secțiuni transversale ale conductorilor de la 0,05 mm² (pentru cabluri medicale ultrafine) până la peste 1000 mm² (pentru liniile de transmisie a energiei electrice). Potrivit datelor publicate de CRU Group în 2025, piața globală a conductoarelor de cupru și aluminiu cu toroane crește cu 3,2% anual, datorită expansiunii vehiculelor electrice și a energiei regenerabile. Această creștere a împins producătorii să adopte mai rapid, mai precis mașină de înșurubat sârmăs capabile să mențină toleranțele lungimii de întindere cu ±1% la viteze de linie care depășesc 200 de metri pe minut.

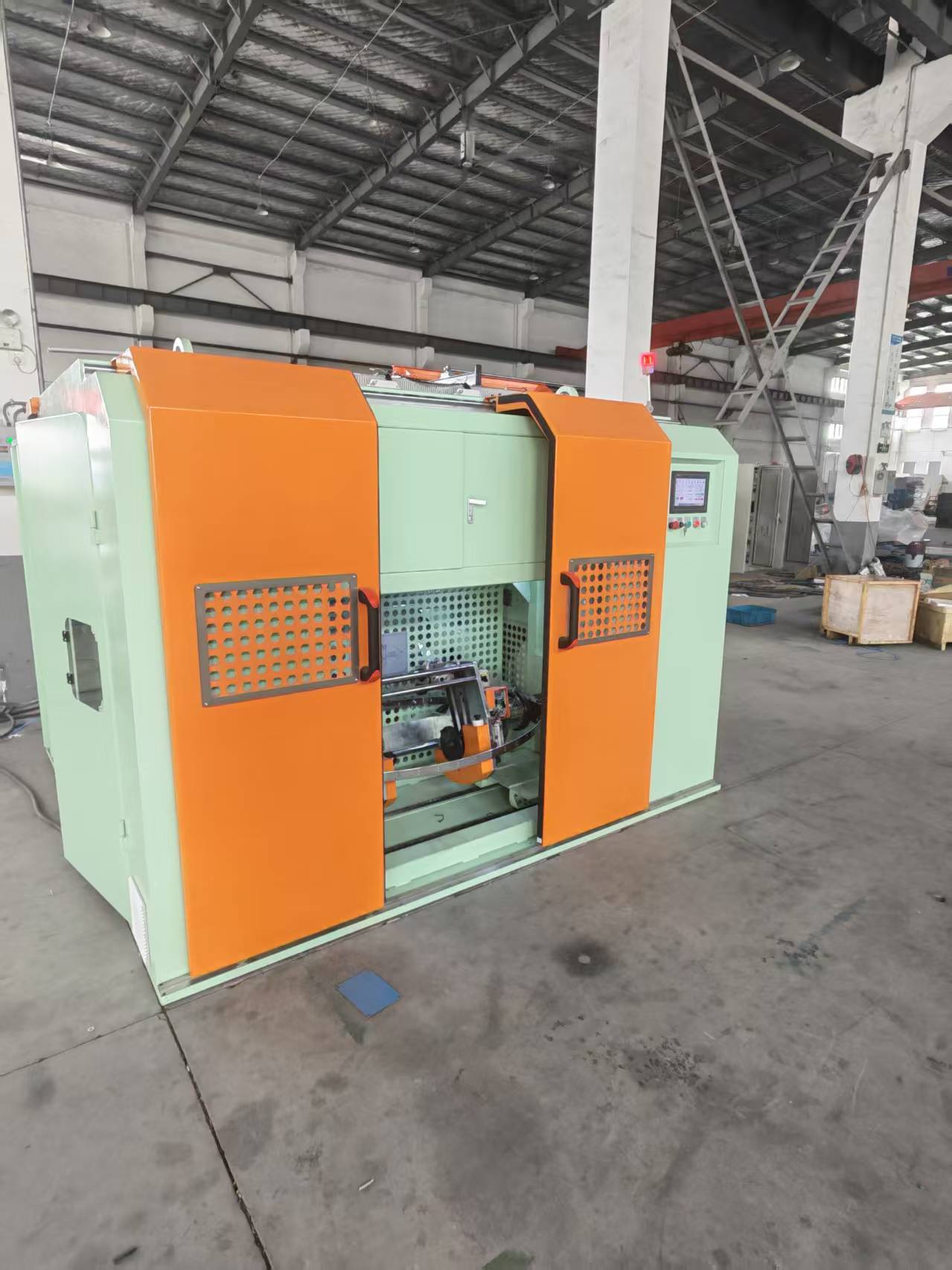

Cum funcționează o mașină de înșușat

Principiul fundamental de funcționare al unei mașini de tors de sârmă implică rotirea unui set de elemente purtătoare de sârmă în jurul unei axe longitudinale în timp ce trageți firele asamblate printr-o matriță de închidere la o viteză controlată cu precizie. Raportul dintre viteza de rotație (răsuciri pe minut) și viteza liniară de preluare definește lungimea de întindere, care este distanța necesară pentru ca un fir să finalizeze o spirală de 360 ​​de grade în jurul miezului. O lungime mai scurtă de întindere produce un conductor mai flexibil, dar cu rezistență puțin mai mare, în timp ce o lungime de întindere mai mare maximizează conductivitatea și rezistența la tracțiune.

În funcție de designul mașină de înșurubat sârmă , mișcarea de răsucire poate fi furnizată de un arc rotativ (la mașinile cu dublu răsucire), o cușcă rotativă (în fire rigide) sau bobine rotative individual (în fire planetare). Toate tipurile împărtășesc o cerință comună: firele individuale trebuie să rămână sub tensiune inversă controlată pentru a preveni încurcarea și pentru a asigura o geometrie consistentă a firelor. Întregul proces este monitorizat de un controler logic programabil (PLC) care reglează viteza și tensiunea motorului în timp real. Datele din industrie arată că controlul digital al tensiunii poate reduce deșeurile cauzate de ruperea firelor cu până la 45% în comparație cu sistemele pur mecanice.

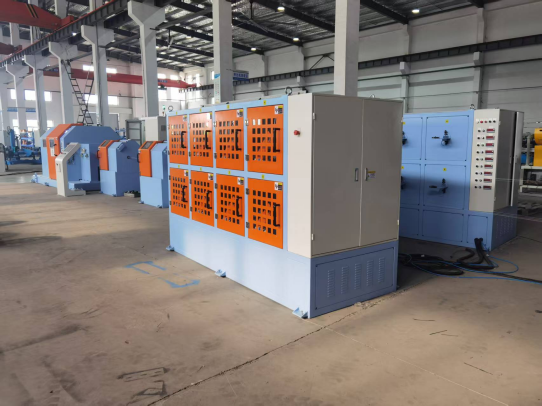

Tipuri majore de mașini de tors: o comparație detaliată

Nici un design de mașină de înșurubare nu se potrivește tuturor scenariilor de producție; fiecare tip de mașină vizează o gamă specifică de dimensiune a conductorului, volumul de producție și cerința de precizie a lungimii de așezare. Tabelul de mai jos contrastează cinci configurații utilizate pe scară largă, permițând o evaluare directă, bazată pe date.

Buncherele cu răsucire dublă domină producția de mare viteză de conductoare fine, în timp ce firele planetare sunt de neînlocuit pentru conductorii unilay și compactați care necesită răsucire zero pe fire individuale. Selectarea unui mașină de înșurubat sârmă trebuie să ia în considerare și numărul de bobine: un șuviș planetar de 630 mm găzduiește de obicei 6, 12, 18 sau 24 de bobine, determinând direct numărul maxim de fire dintr-un strat.

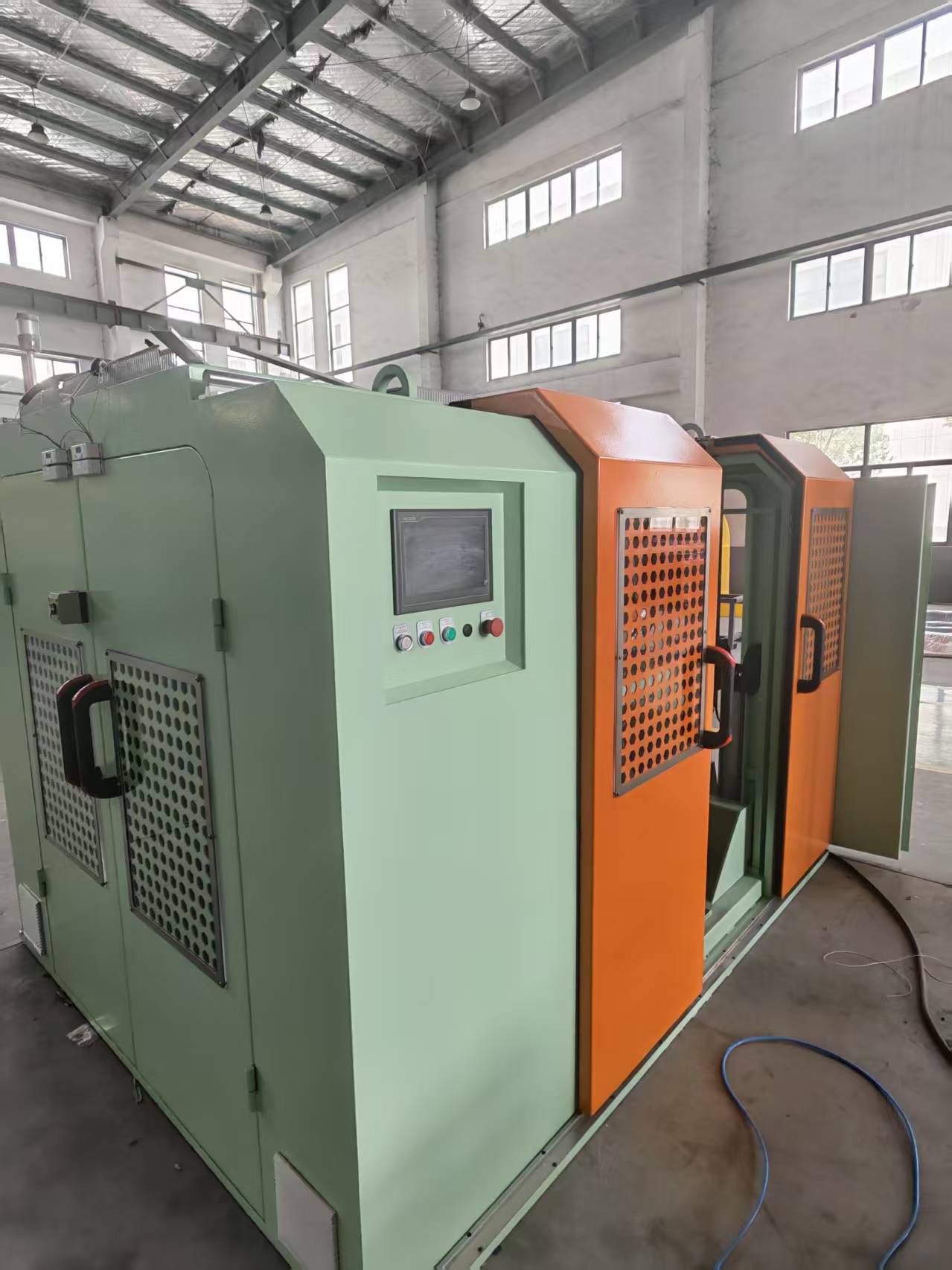

Factori cheie pentru selectarea unei mașini de înșurubare

Mașina dumneavoastră optimă de înșurubare a sârmei este definită de cinci variabile măsurabile: secțiunea transversală a conductorului, lungimea dorită, volumul de producție, tipul de material și nevoia de toronare concentrică sau grupată. O evaluare sistematică urmând secvența de mai jos vă va ajuta să evitați greșelile costisitoare de supraspecificare sau de capacitate insuficientă.

1. Definiți specificația conductorului. Identificați dimensiunea conductorului finit (mm² sau AWG), numărul de fire individuale și diametrul firului. De exemplu, un conductor flexibil Clasa 5 conform IEC 60228 necesită un număr și un diametru specific de fire care dictează numărul minim de bobine pe mașină de înșurubat sârmă .
2. Determinați lungimea și direcția de întindere necesare. O cordnă planetară poate menține o lungime de întindere de 8 ori mai mică decât diametrul conductorului fără a deteriora firele, în timp ce un grupare cu dublă răsucire funcționează cel mai bine cu rapoarte de așezare de 10:1 până la 20:1. Direcția de așezare (S sau Z) este setată electronic pe mașinile moderne.
3. Calculați producția țintă în kilograme pe oră. Pentru o macinatoare cu dublu răsucire care produce sârmă toronată de 1,5 mm² la 250 m/min, producția poate ajunge la aproximativ 45 kg/h. Utilizați această cifră pentru a vă asigura că mașină de înșurubat sârmă poate satisface capacitatea registrului de comenzi.
4. Evaluați compatibilitatea materialului. Cupru, aluminiu și conductoarele cositorite necesită fiecare materiale specifice arcului sau rolelor pentru a preveni deteriorarea suprafeței. Toronarea din aluminiu, de exemplu, beneficiază de ghidaje acoperite cu ceramică pentru a reduce acumularea de praf de oxid.
5. Evaluați automatizarea și timpul de schimbare. Mașinile cu încărcare automată a bobinei și măsurarea lungimii cu laser pot reduce timpul de schimbare de la 45 de minute la mai puțin de 10 minute, un avantaj critic pentru producția pe tiraje scurte.

Comparația vitezei de producție și a producției

Producția de producție a unei mașini de tors de sârmă este limitată fundamental de viteza mecanică a componentelor rotative și de capacitatea de preluare. Tabelul de mai jos oferă date realiste de ieșire pentru trei configurații obișnuite, bazate pe specificațiile reale ale producătorului pentru conductorul de cupru cu toroane de 1,5 mm².

Buncherul cu răsucire dublă realizează de aproape dublul puterii unui strat planetar pentru aceeași secțiune transversală, dar designul planetar reduce rata deșeurilor cu mai mult de 60%. Acest compromis între viteză și precizie se află în centrul fiecăruia mașină de înșurubat sârmă decizie de cumpărare.

Aplicații în industriile cheie

Sectorul de utilizare finală dictează clasa de torsionare și, prin urmare, tehnologia specifică a mașinii de tors sârmă necesară. Următoarele sectoare se bazează pe conductori torți produși de aceste mașini:

• Cabluri de fire auto – Buncherele cu dublu răsucire produc conductorii cu pereți subțiri, extrem de flexibili, necesari pentru cablarea compartimentului motor, unde rezistența la vibrații este primordială.
• Transmisia si distributia energiei – Cușcă rigidă și șuruburi planetare produc conductori concentrici compactați pentru cabluri de medie și înaltă tensiune de până la 500 kV, asigurând o distribuție uniformă a curentului.
• Sisteme de energie regenerabilă – Cablarea fermelor solare și a turbinelor eoliene necesită conductoare de cupru cositorite, cu toroane fine, produse pe ciorchine de mare viteză pentru a rezista la coroziune și cicluri termice.
• Căi ferate și transport în masă – Cablurile pentru material rulant necesită conductoare extrem de flexibile (Clasa 6 conform IEC 60228) care sunt adesea fabricate pe mașini planetare pentru a obține un număr de fire ultra-fine.
• Dispozitive medicale și robotică – Toronarea ultrafină sub 0,05 mm² utilizează fire tubulare specializate sau cu o singură răsucire pentru a evita ruperea firelor delicate de cupru sau aliaje de cupru.

Analiza costurilor și rentabilitatea investiției

O mașină de întins sârmă reprezintă o investiție de capital semnificativă, dar o analiză detaliată a costului total de proprietate dezvăluie adesea că o mașină cu preț mai mare, cu control de precizie, se amortizează singură în termen de trei ani prin deșeuri reduse și schimbări mai rapide. Tabelul de mai jos compară structura costurilor pe cinci ani pentru o macinatoare cu dublu răsucire față de un blocaj planetar, presupunând funcționarea într-o singură tură care produce 200 de tone de cupru împerecheat anual.

Pentru producătorii specializați în conductoare auto cu pereți subțiri, mașina cu dublă răsucire oferă cel mai mic cost pe kilogram. Pentru utilitatile care necesita conductori concentrici compactati, planetara mașină de înșurubat sârmă rămâne singura alegere viabilă din punct de vedere tehnic, în ciuda costului său inițial mai mare.

Cele mai bune practici de întreținere pentru o durată lungă de viață a mașinii

Întreținerea preventivă a unei mașini de înșurubare a sârmei este centrată pe trei elemente: inspecția lagărelor arcului sau cuștii, calibrarea senzorului de tensiune și monitorizarea uzurii ghidajului de sârmă. Chiar și abaterile minore ale acestor componente pot introduce erori de lungime de întindere și deteriorarea conductorului. O rutină de întreținere structurată dă rezultate măsurabile; un sondaj din 2022 asupra a 47 de fabrici de cabluri realizat de Wire Association International a constatat că unitățile cu întreținere preventivă săptămânală au raportat cu 27% mai puține evenimente de întrerupere neplanificate decât cele cu verificări lunare.

1. Inspectați rulmenții arcului și periile de cărbune la fiecare 200 de ore de funcționare. Într-un grup cu dublă răsucire, rulmenții uzați de arc provoacă vibrații care afectează direct consistența lungimii de așezare. Înlocuiți rulmenții care prezintă un joc radial care depășește 0,02 mm.
2. Calibrați lunar brațul dansatorului și senzorii de tensiune. Abaterea tensiunii de peste 5% între firele individuale are ca rezultat o torsionare neuniformă și poate crea pete de înaltă rezistență în conductorul finit.
3. Înlocuiți ghidajele de sârmă din ceramică sau oțel întărit la primul semn de canelare. O adâncime a canelurii mai mare de 0,1 mm poate abraza suprafața firului și poate introduce particule de oxid în fir, reducând conductivitatea.
4. Lubrifiați angrenajele și mecanismele de traversare conform programului OEM. Utilizați gradul de grăsime specificat; lubrifianții nepotriviți pot duce la supraîncălzirea cutiei de viteze în doar 500 de ore de funcționare continuă.
5. Verificați săptămânal lungimea de întindere folosind un sistem de măsurare cu laser. Derivarea periodică a lungimii de așezare indică adesea un cabestan alunecat sau un cuplaj al codificatorului uzat, care poate fi corectat înainte de a produce un produs care nu corespunde specificațiilor.

Automatizare și industria 4.0 în mașinile de înșurubare

Cele mai recente mașini de tors de sârmă integrează monitorizarea în timp real a lungimii de întindere, algoritmi de întreținere predictivă și sisteme automate de schimbare a bobinei pentru a împinge eficiența generală a echipamentului (OEE) peste 85%. Senzorii de vibrații de pe prova și rulmenții motorului furnizează date către un controler central care prezice defecțiunea rulmentului cu până la 60 de ore în avans, permițând înlocuirea programată în loc de oprirea de urgență. Încărcarea automată a bobinei reduce intervenția operatorului de la 12 modificări manuale pe schimb la zero, eliminând practic cea mai comună cauză a rupturii firelor legate de configurare.

Din punct de vedere al calității, rețelele de micrometre cu laser măsoară continuu diametrul conductorului spiralat și îl compară cu valoarea țintă. Dacă diametrul se deplasează cu mai mult de 0,02 mm, PLC ajustează viteza capstanului sau tensiunea bobinei pentru a corecta eroarea. Conform unei lucrări tehnice din 2024, prezentată la Simpozionul Internațional de Sârmă și Cablu, acest control în buclă închisă a redus variația diametrului cu 68% în comparație cu mașinile convenționale cu buclă deschisă. Pe măsură ce standardele de conectivitate precum OPC UA devin universale, fiecare mașină de înșurubat sârmă poate comunica acum direct cu sistemul de execuție al fabricii de producție, oferind trasabilitate până la nivelul individual al bobinei.

Întrebări frecvente

Care este diferența dintre gruparea și eșuarea concentrică?

Bunching, executat pe o dublă răsucire mașină de înșurubat sârmă , răsucește toate firele împreună în aceeași direcție fără o structură geometrică definită a stratului. Toronarea concentrică, realizată de obicei pe o torsionare planetară sau rigidă, aranjează firele în straturi elicoidale precise în jurul unui miez central. Conductoarele concentrice au o suprafață mai netedă și o distribuție mai uniformă a curentului, în timp ce conductoarele grupate sunt mai flexibile și mai rapide de produs.

Cum afectează lungimea de întindere performanța conductorului?

Lungimea întinderii are o relație directă inversă cu flexibilitatea și o relație directă cu conductibilitatea. O lungime scurtă (de exemplu, de 8-12 ori diametrul exterior) crește flexibilitatea, dar crește ușor rezistența electrică, deoarece calea curentului devine mai lungă. Într-o mașină de înșurubat sârmă , lungimea de întindere este stabilită de raportul dintre viteza de preluare și turația rotatorului și trebuie să rămână în toleranța specificată de standarde precum ASTM B8 pentru conductorii de cupru cu toroane concentrice.

Poate o mașină să încordeze atât cupru, cât și aluminiu?

Da, cel mai modern mașină de înșurubat sârmăs poate prelucra atât cuprul, cât și aluminiul, dar ghidajele de sârmă, manșoanele de cabestan și setările de tensiune trebuie adaptate. Rezistența la tracțiune mai scăzută a aluminiului și tendința de a genera praf de oxid necesită o contratensionare redusă (de obicei cu 10-15% mai mică decât pentru cupru) și utilizarea suprafețelor de contact ceramice sau din oțel inoxidabil lustruit pentru a preveni uzura.

Care sunt semnele că o mașină de eșuat necesită înlocuire a rulmenților?

Vibrația crescută resimțită pe cadrul mașinii, o schimbare ritmică a zgomotului în timpul funcționării și o deviere a lungimii de așezare în afara de ±2% fără o comandă PLC corespunzătoare indică uzura potențială a rulmentului. Pe o răsucire dublă mașină de înșurubat sârmă , rulmenții arcului trebuie înlocuiți când viteza vibrațiilor depășește 4,5 mm/s RMS, măsurată pe carcasa rulmentului.

Efectuarea investiției potrivite într-o mașină de înșușat

Selectarea unui mașină de înșurubat sârmă este, în esență, o decizie privind echilibrarea vitezei cu precizia geometrică și costul capitalului împotriva pierderii deșeurilor. Pentru producția de volum mare a conductoarelor flexibile sub 10 mm², un grup cu dublu răsucire oferă o producție de neegalat per dolar. Pentru cablurile de alimentare și conductorii concentrici compactați, o cușcă planetară sau rigidă nu este doar preferabilă, ci și necesară din punct de vedere tehnic pentru a îndeplini standardele internaționale. Prin alinierea cerințelor dumneavoastră de producție cu datele și comparațiile prezentate aici, puteți specifica a mașină de înșurubat sârmă care va oferi o calitate constantă și o rentabilitate puternică a investiției până în următorul deceniu.
